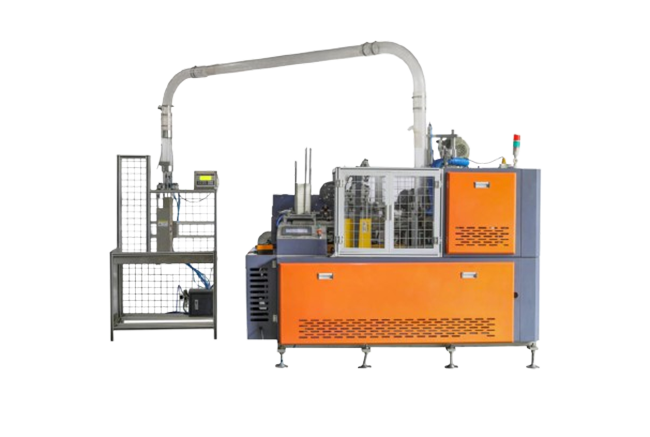

XZBJ-09纸杯机-全自动高速纸杯成型机-锥形机_纸杯机_纸碗机_直筒机

XZBJ-09型中速机成型机是一种多工位高速自动机械，具有自动送纸，热封成筒，杯口润滑，冲杯底并按放杯底，杯底加热，滚压，上口卷边，成品吹送等连续工序，可适应生产单、双面淋膜冷、热饮纸杯、冰淇淋杯等。

技术简介：

1、采用凸轮和齿轮传动系统，解决了传统转动箱和链条传动带来的弊端，机器在高速运转下更加稳定。

2、采用无焰热风系统，生产效率更高。

3、采用环抱型钢架结构，机器结构紧凑、固定。

4、零部件全部采用标准化生产，通用性强，互换性能好，便于设备维修。

5、采用全自动封闭润滑系统，可保证机器长时间无间断的高速运转。

6、机型小巧，便于输送和放置

设备主要特点解析

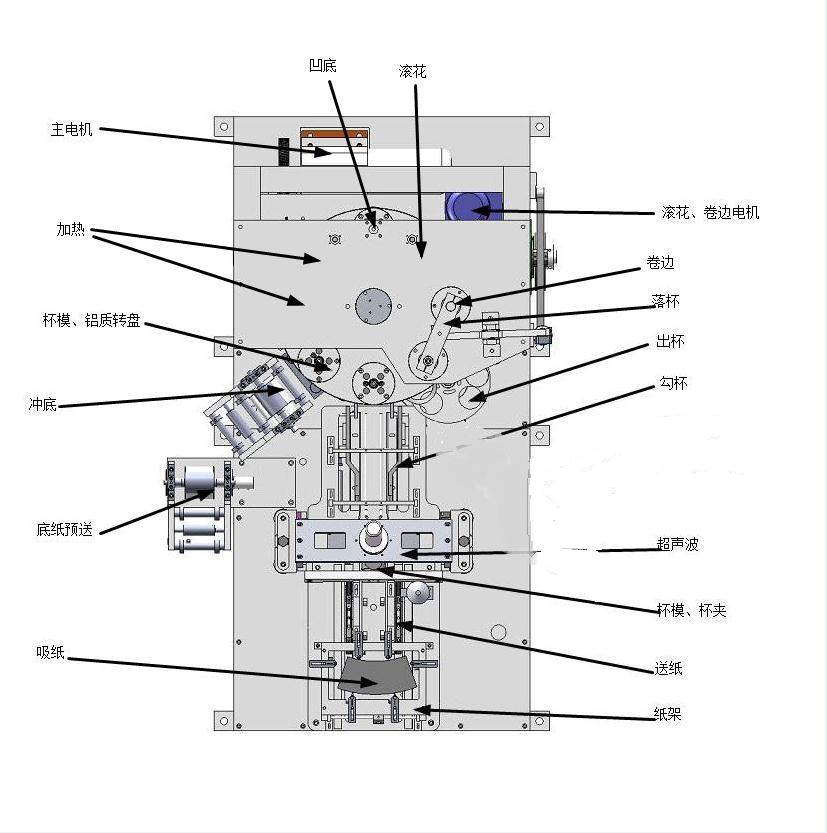

1.机器内部结构优化，使结构更加紧密，机器体积变小，便于运输

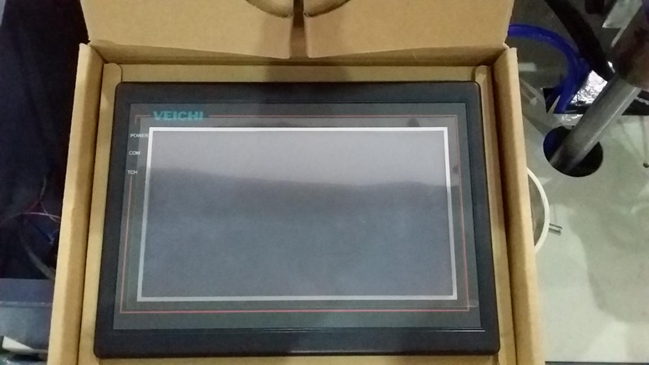

2.整机采用微电脑可编程控制,触摸屏操作

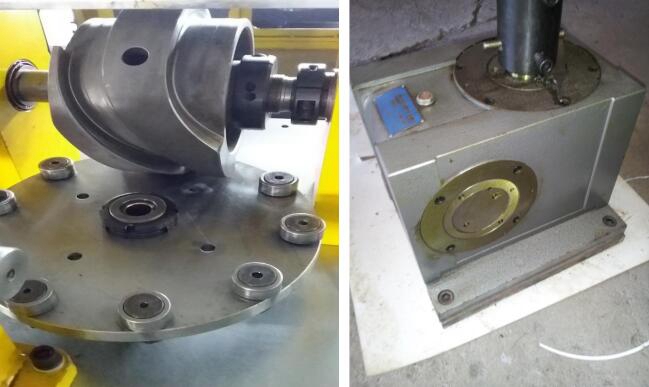

3.核心部位采用槽轮传动，取缔老式的分度箱传动，使得传动更精准，速度快，稳定性更可靠

4.编码器数据传送检测，电子凸轮角度调节，使机器更加智能化

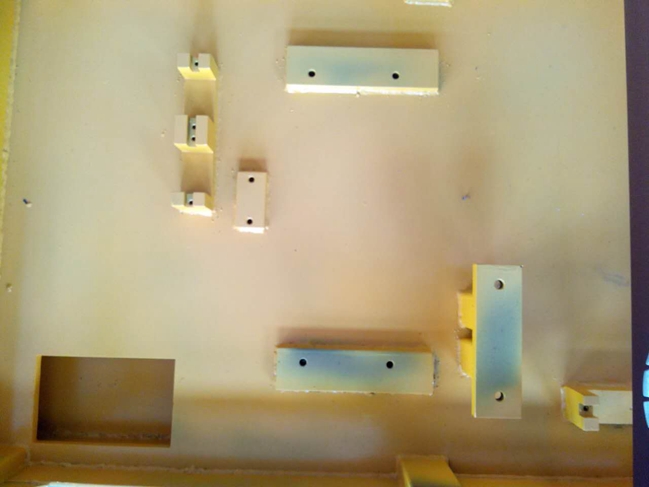

5.零部件全部采用标准化生产；设备底座整体通过大型数控机床精准定位安装孔位、安装面的水平性，使得设备的零部件安装更标准化、通用性强、互换性好、便于设备维修

6.机器内部采用全自动润滑系统，确保机器在长时间告诉运转下更加稳定、耐用

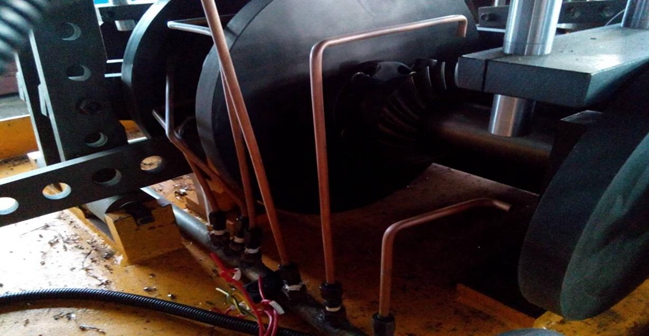

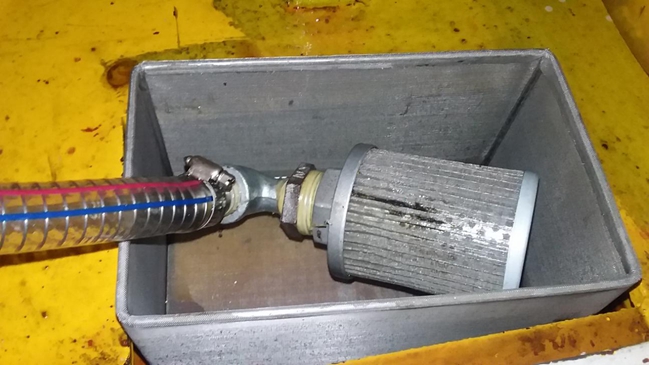

7.整机采用浸润式自动油循环过滤系统，多重过滤，确保该系统的可持续性长期工作的可靠性

8.设备主电机带刹车，让停机检测、调试时，更加定位、更加准确，同时也保障调试人员的安全

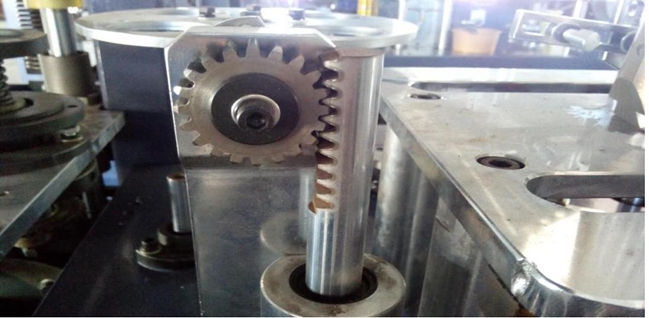

9.机械手齿轮转动，更加稳定，转向角度精准

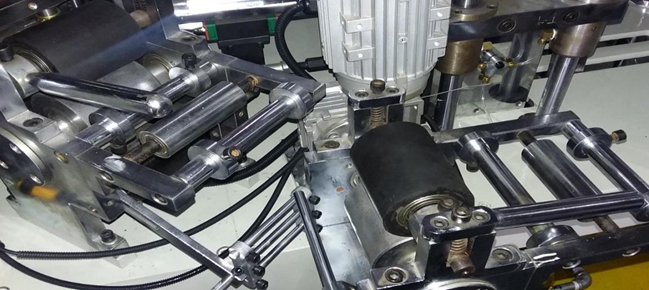

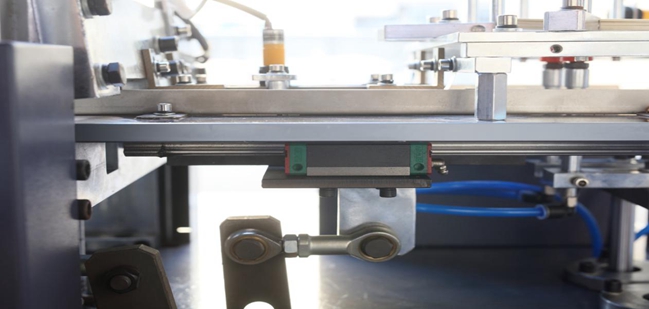

10.送纸和勾杯均采用进口的滑轨和滑块，使运行更加流畅，噪音更小

11.底纸输送采用二道推进设置，一道采用步进电机输送；二道采用伺服电机精准送纸，保证精度，避免浪费

主要技术参数

总功率 Total power	10.5 kw
纸张规格 Paper size	Single PE /Double PE
纸张克重 Paper weight	190-300g/㎡；±20g/㎡
纸杯规格 Paper Bottom	BottomΦ30-52.8mm;TopΦ35-82mm; High 30-92mm
产能 Production capacity	80-90 pcs/min
电源规格 Electrical specifications	380V，50Hz
气源规格 Air Use	0.6-0.8Mpa; 0.4m³/min
装箱规格:主机计杯架 Packing specifications	L:2200mm;W:1200mm;H:1700mm L:850mm;W:950mm;H:1700mm
运输重量 Shipping weight	2000kg

主要配置列表

品名 Item name	产地/品牌 Origin/brand
触摸屏 Touch screen	中国 VEICHI

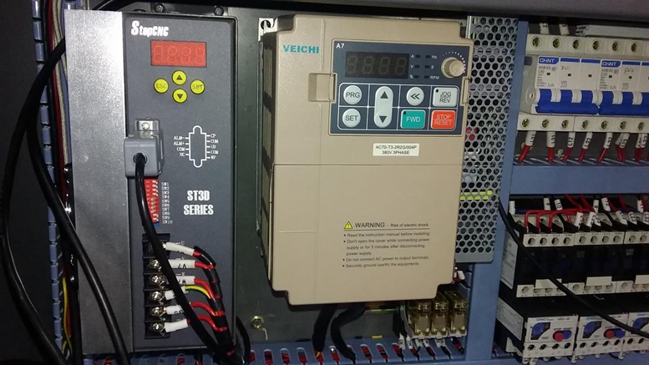

变频器 The inverter	中国 VEICHI

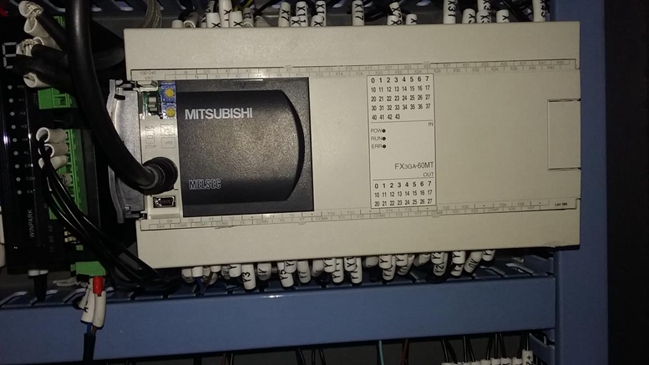

可编程控制器 PLC	日本三菱
温度模块 Temperature module	中国汇邦

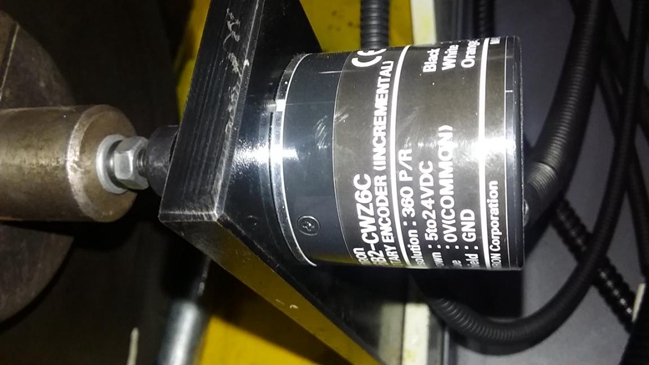

编码器 The encoder	日本欧姆龙
超声波 ultrasonic	中国长荣 EVER GREEN
接触器 contactor	中国正泰
断路器 The circuit breaker	中国正泰
热继电器 Thermal relay	中国正泰
固态继电器 Solid state relay	中国奥义
继电器模块 Relay module	中国玛格电子
晶体光管模块 Crystal light tube module	中国玛格电子

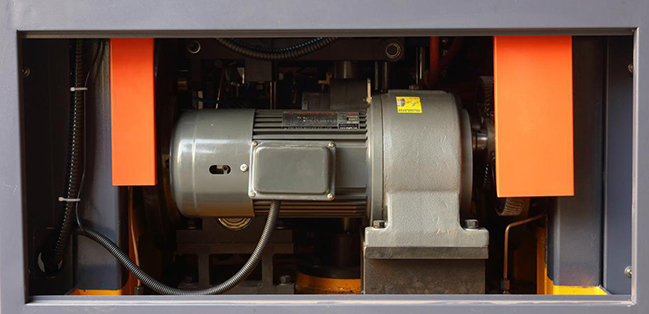

主电动机 The main motor	中国至宝
步进电机 Stepper motor	中国睿驰
驱动器 drive	中国睿驰
开关电源 Switching power supply	中国铭伟
按钮 button	德国施耐德
高速静音滑道 High-speed mute slide	中国上银
光电开关 Photoelectric switch	中国军工
光电传感器 Photoelectric sensor	日本松下
槽轮 Slot wheel	进口
轴承 bearing	日本
轴承 bearing	中国哈尔滨

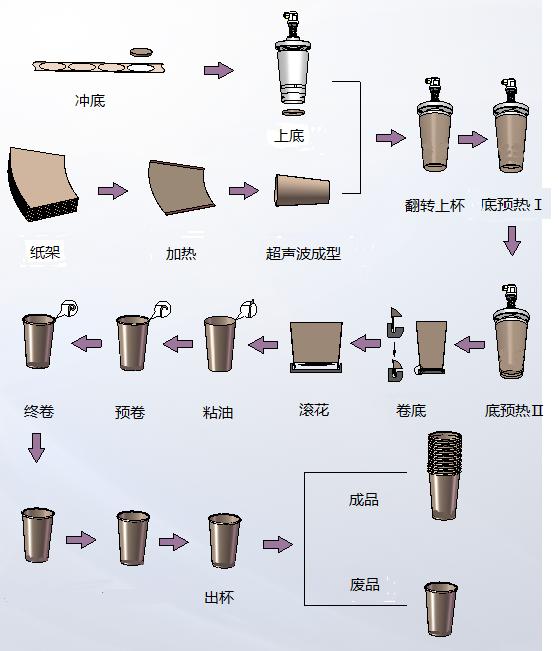

纸杯的生产流程图解
